El diseño de la columna de dirección de acero equilibra la fuerza con la precisión de la dirección

El sistema de dirección tiene poco margen para la inconsistencia. Cada movimiento del volante debe transmitirse a través de una serie de componentes mecánicos antes de llegar al mecanismo de dirección y finalmente cambiar la dirección del vehículo. En el centro de esta conexión mecánica se encuentra la columna de dirección y el conjunto del eje. un Columna de dirección de acero sigue siendo una opción práctica para aplicaciones donde la resistencia estructural, la rigidez torsional y la transmisión mecánica confiable son importantes.

Aunque el componente puede parecer relativamente simple desde el exterior, su estructura interna puede incluir ejes, juntas, cojinetes, secciones de montaje e interfaces de conexión. Estos elementos deben trabajar juntos y caber dentro del espacio limitado disponible dentro de un vehículo.

El acero proporciona una base estructural sólida

Los componentes de la dirección experimentan cargas repetidas a lo largo de la vida útil de un vehículo. El eje debe transmitir el par de dirección mientras la columna circundante soporta el volante y los componentes asociados.

El acero proporciona una combinación de resistencia y rigidez que lo hace adecuado para estas exigentes condiciones mecánicas. El grado y la construcción reales pueden variar según la aplicación, pero la selección del material permanece estrechamente relacionada con las cargas, dimensiones y proceso de fabricación esperados.

Para una columna de dirección de acero, no basta con elegir un material resistente. La geometría del eje y la estructura de soporte también determina cómo se distribuyen las fuerzas a través del conjunto.

El eje y la columna cumplen diferentes funciones

Los términos columna de dirección y eje de dirección a veces se usan indistintamente, pero realizan funciones diferentes dentro del conjunto.

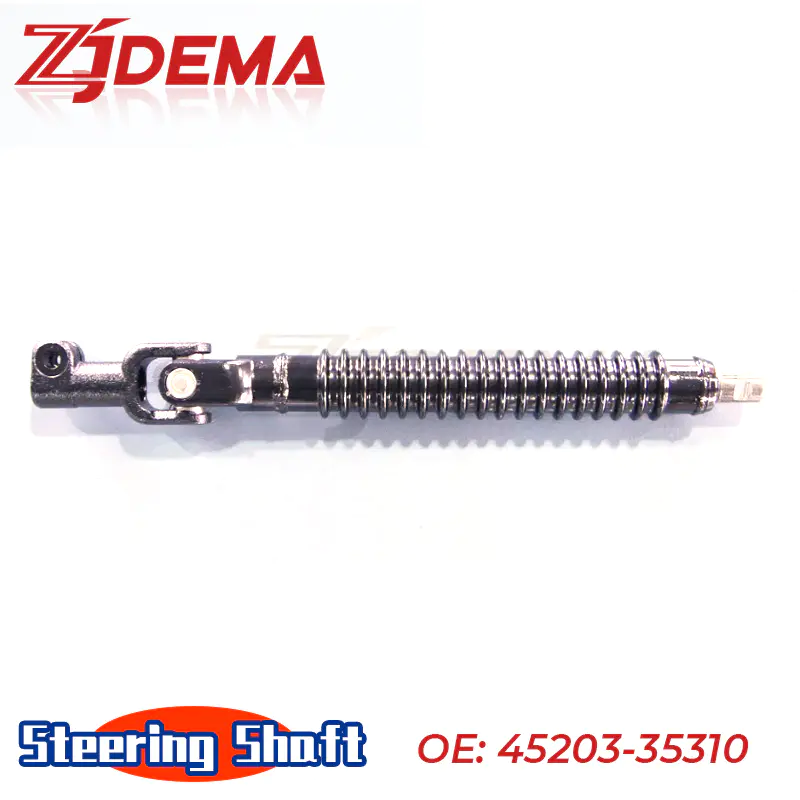

El eje de dirección proporciona la conexión rotacional entre el volante y el mecanismo de dirección, mientras que la columna proporciona soporte estructural alrededor del eje y conecta el conjunto de dirección a la estructura del vehículo.

Dependiendo del diseño del vehículo, el conjunto también puede incorporar juntas universales, ejes intermedios, secciones deslizantes o mecanismos de ajuste. Estos componentes permiten que el sistema de dirección se adapte a los cambios de geometría mientras mantiene la transmisión de la dirección.

La geometría de la conexión determina el ajuste

Los ejes de dirección deben conectarse con precisión con los componentes coincidentes. Las estrías, yugos, bridas, roscas y otras interfaces pueden variar entre las plataformas del vehículo.

Una pequeña diferencia dimensional en una conexión puede afectar el montaje o introducir movimientos no deseados en el sistema de dirección. Esto hace que la precisión del mecanizado sea especialmente importante para las secciones finales del eje.

Por lo tanto, durante el desarrollo de una columna de dirección de acero, los fabricantes deben considerar no solo la longitud y el diámetro total del eje, sino también la geometría exacta de las interfaces que conectan el conjunto con el volante, el eje intermedio o el mecanismo de dirección.

El movimiento angular requiere conexiones flexibles

El volante y el mecanismo de dirección no siempre están colocados sobre un eje perfectamente recto. El diseño del vehículo, la disposición del compartimento del motor, la geometría de la suspensión y la estructura de la carrocería pueden requerir cambios de dirección a lo largo de la trayectoria de la dirección.

Las juntas universales y las disposiciones de ejes intermedios ayudan a adaptarse a estas diferencias. El conjunto de dirección puede transmitir movimiento de rotación a través de una trayectoria en ángulo manteniendo al mismo tiempo la relación mecánica requerida entre los componentes.

Esto hace que la posición de la junta y la geometría del eje sean partes importantes del diseño general. Un componente de dirección tiene que adaptarse a la arquitectura del vehículo en lugar de funcionar simplemente como un eje giratorio aislado.

La precisión de fabricación influye en la sensación de dirección

Los sistemas de dirección son sensibles a juegos no deseados, vibraciones y movimientos irregulares. Por lo tanto, los procesos de fabricación necesitan mantener el control sobre las dimensiones críticas y las superficies de conexión.

Se pueden utilizar torneado, fresado, conformado, procesamiento de estrías, soldadura y otras operaciones dependiendo de la construcción del componente. Después del mecanizado, la inspección dimensional puede verificar características importantes antes del montaje.

Para componentes de acero, también se puede aplicar un tratamiento superficial cuando se requiera protección contra la corrosión. El tratamiento adecuado depende del material, el entorno del vehículo y los requisitos de diseño.

Requisitos de seguridad Forma Diseño de columna

Las columnas de dirección tienen una consideración adicional que las distingue de muchos ejes giratorios comunes: su relación con la seguridad de los ocupantes del vehículo.

Los diseños modernos de la columna de dirección pueden incorporar mecanismos destinados a gestionar el movimiento o la energía durante una colisión. Las estructuras ajustables y plegables son ejemplos de cómo se puede diseñar el conjunto de dirección tanto en condiciones de conducción normales como de carga anormales.

Esto significa que una columna de dirección de acero no puede evaluarse únicamente por su capacidad para transmitir el par de dirección. Su disposición estructural, puntos de montaje, mecanismo de ajuste e interacción con otros componentes de la dirección contribuyen al diseño completo del sistema.

La diversidad de vehículos crea más configuraciones de columnas

Los turismos, los SUV, los vehículos comerciales y los vehículos especializados pueden tener disposiciones de dirección sustancialmente diferentes. Algunos requieren posiciones de dirección ajustables, mientras que otros priorizan un embalaje compacto o soporte estructural adicional.

Como resultado, la producción de columnas de dirección implica cada vez más dimensiones y configuraciones específicas para cada aplicación en lugar de un diseño universal. Los perfiles de eje, las interfaces de conexión, las posiciones de las articulaciones y las estructuras de soporte pueden cambiar según la plataforma del vehículo.

Para los fabricantes y compradores de componentes automotrices, comprender estos requisitos con anticipación puede simplificar la transición del diseño de vehículos a la producción de componentes.

La fuerza y la precisión necesitan trabajar juntas

A Columna de dirección de acero Combina funciones estructurales y rotacionales dentro de un sistema donde la confiabilidad es esencial. El acero proporciona una base sólida, pero el rendimiento final también depende de la geometría del eje, la precisión de la conexión, la disposición de las juntas, la consistencia de la fabricación y la estructura de soporte circundante.

A medida que las plataformas de los vehículos continúan diversificándose, los componentes de la dirección deben ajustarse a requisitos de rendimiento y embalaje cada vez más específicos. Por lo tanto, el desarrollo de columnas de dirección de acero no consiste simplemente en fabricar un eje más resistente. Se trata de producir un conjunto fabricado con precisión que pueda transmitir la entrada de la dirección de manera consistente y al mismo tiempo cumplir con los requisitos mecánicos y de seguridad del vehículo.
