El yugo deslizante de acero ayuda a gestionar los cambios de longitud del eje de transmisión

A Yugo deslizante de acero es un componente de conexión dentro de un sistema de eje de transmisión que permite el movimiento axial mientras continúa transmitiendo fuerza de rotación. Esta función se vuelve importante cuando la distancia entre los componentes del tren motriz cambia a medida que se mueve la suspensión. En lugar de forzar al eje de transmisión a permanecer en una longitud fija, la conexión deslizante le da al conjunto espacio para acomodar el movimiento.

El movimiento axial es parte del funcionamiento del eje de transmisión

Un yugo deslizante de acero funciona con un eje estriado para que el eje de transmisión pueda extenderse o acortarse a lo largo de su eje. En un vehículo que utiliza un sistema de suspensión, la posición relativa de los componentes del tren motriz puede cambiar a medida que el vehículo se mueve sobre superficies irregulares.

El mecanismo deslizante permite este cambio sin necesidad de que todo el eje de transmisión cambie de longitud como una estructura rígida. Esto hace que el componente sea particularmente relevante para aplicaciones de yugo deslizante en vehículos con tracción trasera y en las cuatro ruedas.

La ranura transfiere torsión y permite el movimiento

La característica clave de un yugo deslizante de acero es la conexión estriada. La ranura interna se acopla con el eje correspondiente, permitiendo el paso de la fuerza de rotación mientras se mantiene el movimiento axial.

Las dimensiones de las estrías, la geometría de los dientes, la longitud de enganche y la precisión del mecanizado afectan el funcionamiento de la conexión. Una estría floja o mal adaptada puede introducir movimientos no deseados, mientras que un perfil inadecuado puede impedir una correcta instalación.

Por lo tanto, para los componentes del eje de transmisión, la ranura tiene una función tanto mecánica como dimensional.

El recorrido de la suspensión cambia la longitud de trabajo

Durante el movimiento de la suspensión, la distancia entre la caja de transferencia, el diferencial y otros puntos de la transmisión puede cambiar. Un yugo deslizante de acero acomoda parte de este movimiento a través de su conexión deslizante.

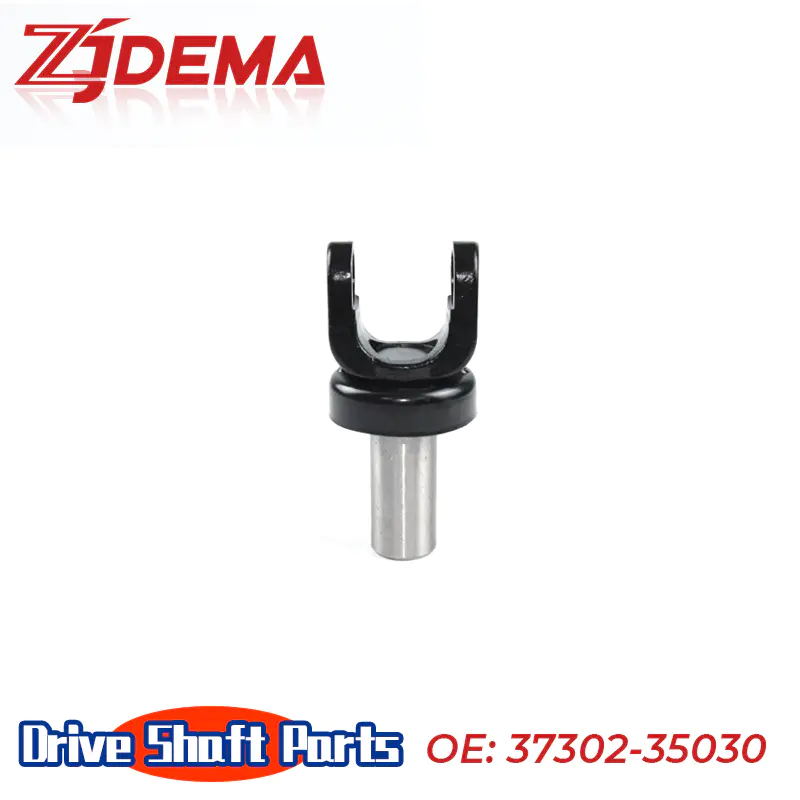

La versión 37302-35030, por ejemplo, está estructurada como una horquilla deslizante con una ranura interna y se utiliza en aplicaciones donde el eje de transmisión necesita expansión axial. Su dimensión total indicada es de 60 mm, con una configuración de 25 10 25 mm.

Esto ilustra por qué las dimensiones del yugo deslizante deben corresponder con el conjunto completo del eje de transmisión en lugar de seleccionarse únicamente a partir de medidas exteriores.

El acero soporta cargas mecánicas repetidas

Un yugo deslizante de acero funciona bajo torsión y movimiento repetidos, por lo que la selección del material está estrechamente relacionada con sus condiciones de servicio. El componente especificado utiliza acero aleado con procesos de forjado y tratamiento térmico antes del rectificado de precisión.

El tratamiento térmico puede cambiar la dureza y la tenacidad, mientras que la forja establece la forma inicial del componente. Estos procesos deben trabajar juntos porque la pieza debe soportar tanto la carga rotacional como el movimiento axial repetido.

Por lo tanto, en el caso de los componentes del eje de transmisión, el material y el proceso de fabricación están estrechamente relacionados con el ciclo de carga esperado.

El mecanizado de precisión controla el ajuste estriado

La ranura es una de las áreas sensibles de un yugo deslizante de acero porque necesita encajar suavemente con su eje correspondiente. El rectificado de precisión puede controlar las dimensiones de los dientes y reducir el espacio excesivo.

La especificación 37302-35030 enumerada identifica el rectificado CNC con tolerancias controladas dentro de ±0,02 mm. Tal control dimensional ayuda a mantener la relación prevista entre el yugo deslizante y su eje correspondiente.

Para los reemplazos de yugos deslizantes, la precisión de las ranuras puede ser más útil para verificar la compatibilidad que simplemente comparar la forma exterior de dos componentes.

El sellado protege el área de deslizamiento

La conexión deslizante está expuesta a la contaminación del entorno operativo. El polvo, el barro y la humedad pueden llegar a la zona de las estrías si no se proporciona la protección adecuada.

Por lo tanto, se puede combinar un yugo deslizante de acero con sellos de goma o sellos de aceite alrededor de la sección deslizante. Estos componentes ayudan a limitar la contaminación y retener la lubricación alrededor de las superficies de contacto.

Para los componentes del eje de transmisión, el sellado y la lubricación se vuelven especialmente relevantes cuando los vehículos circulan por caminos no pavimentados o en otros entornos donde la suciedad puede llegar a áreas expuestas del tren motriz.

La compatibilidad del vehículo determina la especificación

Un yugo deslizante de acero no se puede seleccionar solo por su nombre general porque diferentes vehículos pueden usar diferentes dimensiones de estrías, longitudes, estructuras de bridas y disposiciones de conexión.

El modelo 37302-35030 está listado para aplicaciones específicas de vehículos y utiliza una estructura de conexión definida entre el eje de transmisión y la salida de la caja de transferencia. Por lo tanto, los compradores deben confirmar el código OE, el modelo del vehículo, la disposición de las estrías y la posición de instalación antes de realizar el pedido.

Esto es igualmente relevante cuando se buscan repuestos de yugos deslizantes para el mantenimiento posventa.

El reemplazo puede apuntar a un componente desgastado

Un yugo deslizante desgastado no siempre significa que sea necesario reemplazar todo el conjunto del eje de transmisión. Cuando los componentes circundantes siguen siendo adecuados, reemplazar el componente de conexión individual puede ser un enfoque de mantenimiento más específico.

Por lo tanto, un yugo deslizante de acero es relevante para los mercados de piezas de repuesto donde las empresas de reparación y los distribuidores suministran componentes de transmisión individuales en lugar de conjuntos completos.

La decisión práctica depende del estado del yugo, la ranura, el eje, las juntas universales y otras piezas conectadas.

El yugo deslizante conecta el movimiento con la transferencia de potencia

El papel de un Yugo deslizante de acero Se encuentra entre dos requisitos que deben suceder simultáneamente: el eje de transmisión necesita transmitir par y debe adaptarse a los cambios en la longitud axial.

Para los compradores B2B, las especificaciones importantes incluyen las dimensiones de las estrías, la longitud total, el material, el tratamiento térmico, la disposición del sellado, la compatibilidad del vehículo y la posición de instalación. Estos detalles ayudan a distinguir un yugo deslizante de otro dentro del mercado más amplio de componentes de ejes de transmisión.

A Yugo deslizante de acero Puede ser una parte relativamente pequeña de la transmisión, pero su conexión deslizante se relaciona directamente con el movimiento de la suspensión y la geometría del eje de transmisión. Eso hace que el mecanizado preciso y la adaptación correcta del vehículo sean fundamentales para su papel en el sistema de transmisión completo.
